Contatori dell'acqua QUNDIS in sintesi

QUNDIS fornisce contatori dell'acqua sia elettronici che meccanici. Questi prodotti, denominati Q water, registrano in modo affidabile il consumo di acqua calda e fredda all'interno dell'edificio. A seconda del tipo di dispositivo e del materiale di installazione, tutti i nostri dispositivi possono essere integrati nella tubazione dell'acqua in superficie o nella parete.

I nostri strumenti di misurazione offrono grandi vantaggi sia ai fornitori di servizi di misurazione che agli utenti finali: con radio integrata o grazie ai nostri moduli radio aggiuntivi, i contatori d'acqua meccanici possono essere utilizzati anche per l'automazione completa dell'acquisizione dei dati di consumo. Tutti i nostri contatori offrono una protezione ottimale contro manomissioni di qualsiasi tipo.

Q water 5.5 R Contatore elettronico dell'acqua a vite 130mmNuovo

Q water 5.5 R
Contatore elettronico dell'acqua a vite

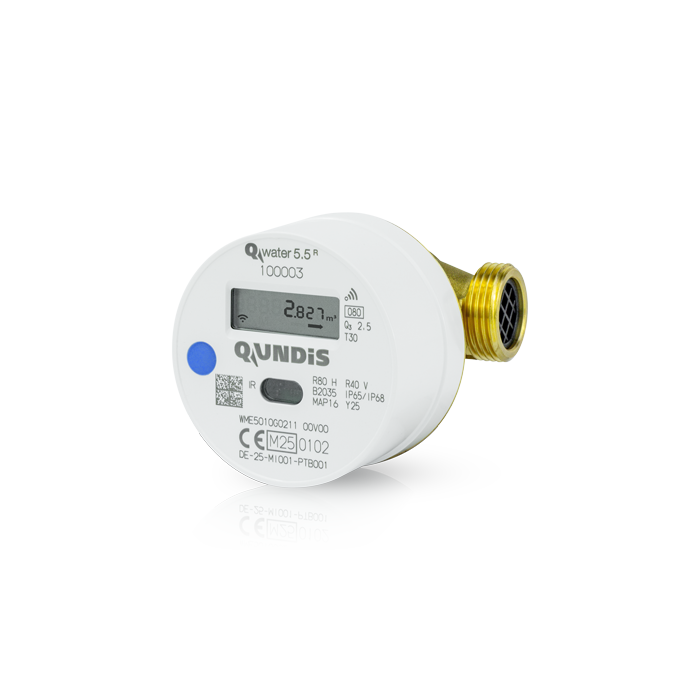

Q water 5.5 R Contatore elettronico dell'acqua a vite 80mm

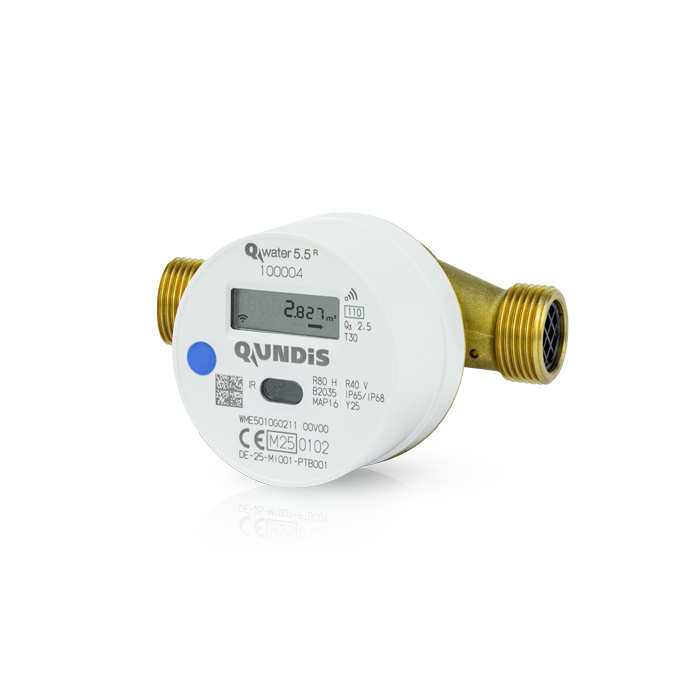

Q water 5.5 R Contatore elettronico dell'acqua a vite 110mm

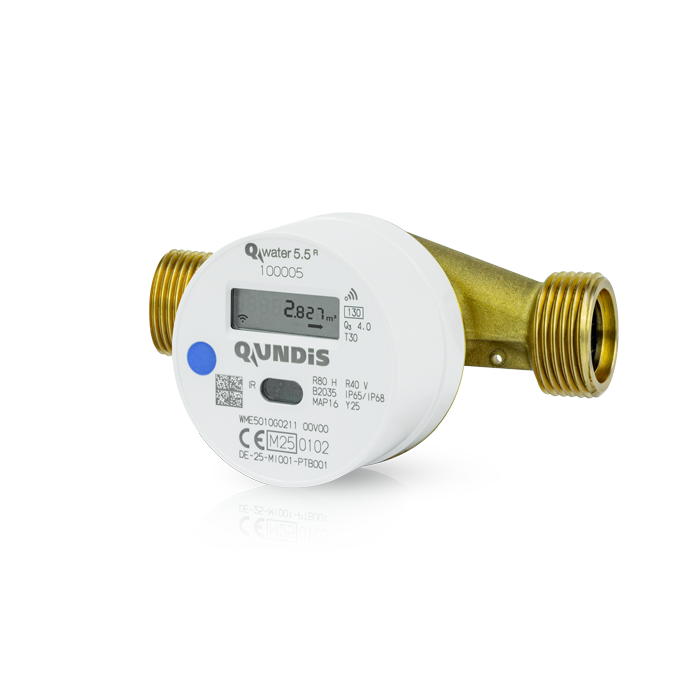

Q water 5.5 R Contatore elettronico dell'acqua a vite 130mm
Flyer prodotto Scheda tecnica Tender text

Q water 5.5 R

Contatore elettronico dell'acqua a vite
Facile da installare. Robusto. Affidabile.

Il Q water 5.5 R coniuga una tecnologia di misurazione precisa con un'elevata praticità d'uso. Il suo sensore di flusso in metallo e il supporto migliorato della girante aumentano la resistenza al calcare e allo sporco, garantendo una misurazione affidabile nel tempo. I fori aggiuntivi per la sigillatura supportano e facilitano un'installazione sicura. La tecnologia radio integrata trasmette i telegrammi Q AMR e Q walk-by di serie in modalità C. Grazie alla tecnologia radio integrata, all'Anello di visualizzazione ottimizzato e alla vasta gamma di varianti flessibili, il contatore è adatto a quasi tutte le situazioni di installazione.

  • Tecnologia di misurazione robusta per risultati affidabili anche in presenza di calcare e sporco.
  • Montaggio semplice e sicuro grazie ai fori di sigillatura aggiuntivi e al meccanismo di calcolo ruotabile a 360°.
  • Lettura remota affidabile grazie alle elevate prestazioni radio con Q AMR e Q walk-by secondo lo standard OMS.
  • Messa in servizio rapida e lettura comoda grazie al display ottimizzato e all’Anello di visualizzazione rivisto.
  • Possibilità di impiego flessibili grazie alla versione ottimizzata per l’uso con acqua di bronzo o senza piombo.
  • Rilevamento tempestivo di anomalie grazie al sistema integrato di rilevamento delle perdite.
  • Trasmissione sicura dei dati grazie alla cifratura AES opzionale secondo la modalità di sicurezza 5 o 7.
  • Integrazione flessibile nel sistema grazie alla compatibilità con tutte le soluzioni di sistema QUNDIS.
Modelli di contatori filettati
A parete 80 mmQ3 2,5 m³/h
A parete 110 mmQ3 2,5 m³/h
A parete 130 mmQ3 4 m³/h
QUNDIS Q water 5.5 R - Electronic measuring capsule water meterNuovo

Q water 5.5 R
Contatore elettronico dell'acqua a capsula

QUNDIS Q water 5.5 R - Electronic measuring capsule water meter
Flyer prodotto (EN) Scheda tecnica

Q water 5.5 R

Contatori dell’acqua elettronici a capsula
Nuovi standard in termini di robustezza ed efficienza

Grazie al design innovativo dei cuscinetti della girante, il Q water 5.5 R è più resistente al calcare e allo sporco. L’elettronica migliorata offre una maggiore resistenza alle interferenze elettromagnetiche. Inoltre, l’alloggiamento ottimizzato e più sottile con anello di tenuta consente un utilizzo più versatile delle parti cromate esistenti. Perfetto per una soluzione di contatore dell’acqua affidabile e a prova di futuro.

  • Elevate prestazioni di trasmissione radio: ideale per la lettura remota dei contatori Q AMR (conforme OMS) e Q walk-by (365 giorni/anno)
  • Display e circuito di visualizzazione ottimizzati per un avvio e una lettura rapidi e senza errori
  • Robusto anello di collegamento in ottone sull’A34 per un montaggio affidabile
  • Anello di tenuta sottile e alloggiamento dell’unità di calcolo per garantire la compatibilità con un’ampia gamma di parti cromate esistenti
  • Rilevamento delle perdite per un funzionamento sicuro e igienico degli impianti idrici domestici
  • Compatibile con tutte le soluzioni di sistema QUNDIS
Modelli di contatori a capsulaPortataFilettoDefinizione
Interfaccia di collegamento ISTQ3 2,5 m³/hG2Koax
Interfaccia di collegamento TE1Q3 2,5 m³/hM62x2Techem
Interfaccia di collegamento A34Q3 2,5 m³/hM77x1,5 6HAllmess 3/4″

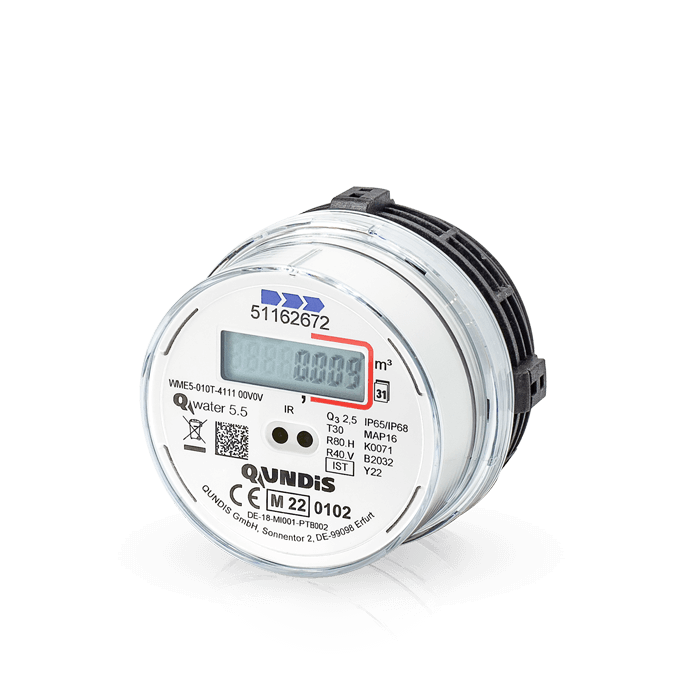

Product picture QUNDIS Q water 5.5 - Electronic measuring capsule water meter

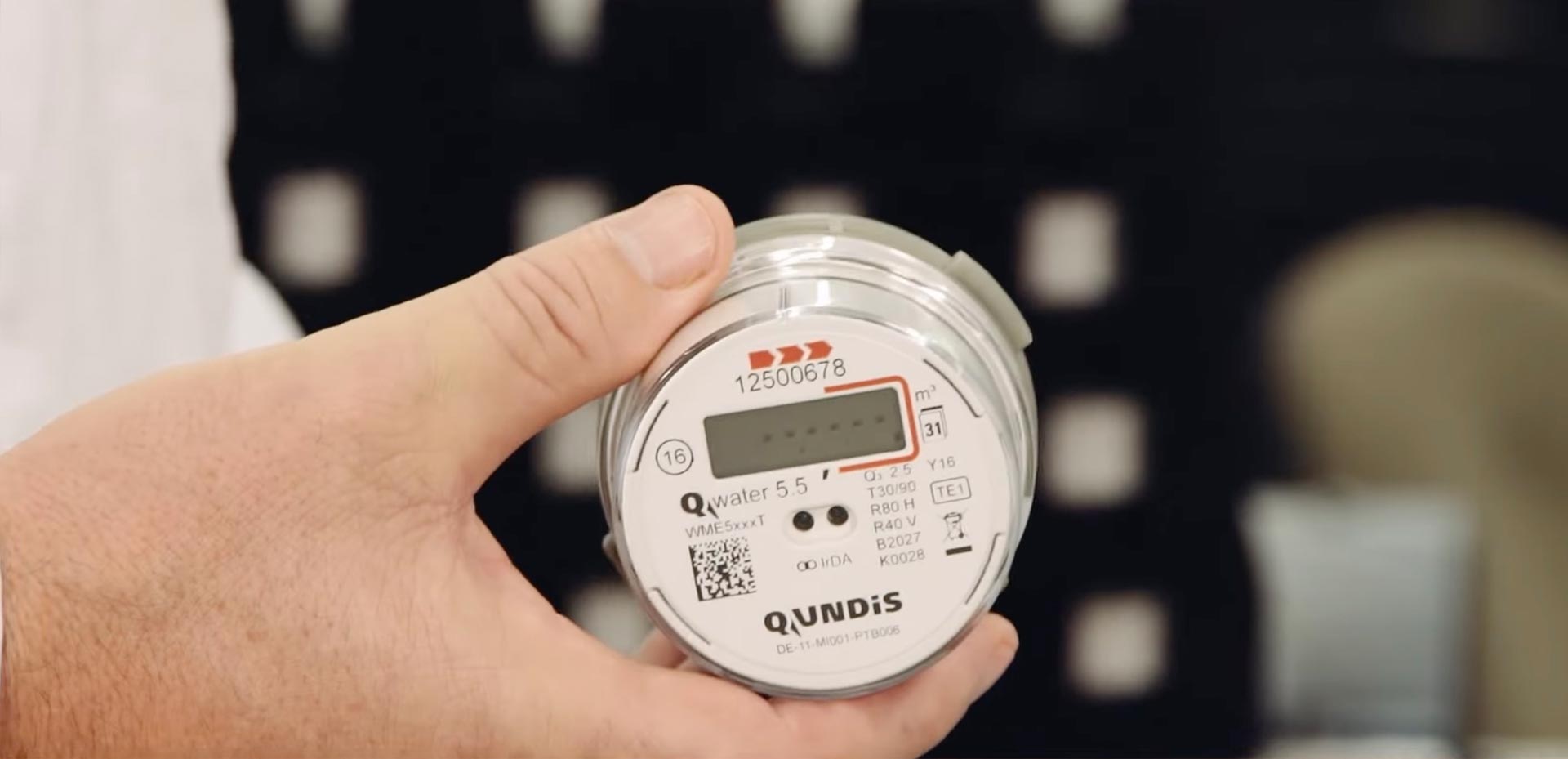

Q water 5.5
Contatore elettronico dell'acqua a capsula

Product picture QUNDIS Q water 5.5 - Electronic measuring capsule water meter
Flyer prodotto Scheda tecnica

Q water 5.5

Contatore elettronico dell'acqua a capsula
Unico: Ampia gamma di varianti di capsule di misurazione conformi MID per le interfacce di collegamento EAT più comuni

  • Nuovi parametri di riferimento in termini di prestazioni radio: lettura remota dei contatori possibile 365 giorni all'anno sia in loco (Q AMR) che in modalità mobile (Q walk-by)
  • Le perdite vengono segnalate al sistema AMR (consente di fornire utili servizi aggiuntivi)
  • Ampia gamma di varianti di capsule di misurazione per le interfacce di collegamento EAT più comuni
  • Nessuna differenza tra i valori di consumo visualizzati e quelli trasmessi
  • Facile montaggio grazie alla guarnizione della capsula in plastica e all'attivazione automatica della radio
  • Compatibile con tutte le soluzioni di sistema QUNDIS
Modelli di contatori a capsula PortataFiloDescrizione
Interfaccia di connessione ISTQ3 2,5 m³/hG2Koax
Interfaccia di collegamento  TE1Q3 2,5 m³/hM62x2Techem
Interfaccia di collegamento  A34Q3 2,5 m³/hM77x1,5 6HAllmess / bottom impression 3/4″
Interfaccia di collegamento  MOC/MOEQ3 2,5 m³/hM65x2ABB-MOC/ABB-MOE
Interfaccia di collegamento  HT2Q3 2,5 m³/hM66x1307/1
Interfaccia di collegamento  METQ3 2,5 m³/hM64x2Metrona K3/W3
Interfaccia di collegamento  MB3Q3 2,5 m³/hM76x1,5MB3
Interfaccia di collegamento  DM1Q3 2,5 m³/hM60x2Deltamess
Interfaccia di collegamento  MUKQ3 2,5 m³/hG 2 1/4PolluMuk
Interfaccia di collegamento  WE1Q3 2,5 m³/hM78x1,5Wehrle
Interfaccia di collegamento  WGUQ3 2,5 m³/hM66x1,25Wasser-Geräte
Produce picture of QUNDIS Q water 5.5 - electronic valve and bathtub water meter

Q water 5.5
Valvola elettronica e contatore dell'acqua della vasca

Produce picture of QUNDIS Q water 5.5 - electronic valve and bathtub water meter
Flyer prodotto

Q water 5.5

Valvola elettronica e contatore dell'acqua della vasca
Ampia gamma di kit di montaggio sostitutivi sulla base di Q water 5.5

  • Ampia gamma di kit di montaggio sostitutivi: Q water 5.5 è un'alternativa ideale ai prodotti esistenti di numerosi grandi produttori
  • Elevate prestazioni radio: ideale per la lettura remota dei contatori Q AMR (conforme a OMS) e Q walk-by (365 giorni/anno)
  • Il kit di collegamento QUNDIS può essere combinato in qualsiasi momento con Q water 5.5 IST in tutte le varianti (modalità C, modalità S, freddo, caldo, ecc.), poiché il kit e il contatore vengono forniti separatamente in un unico pacchetto.
  • Kit di collegamento per nuovi impianti - dotazione di fornitura: raccordo contatore valvola cromato, pezzo centrale, corpo di collegamento cromato e accessori (guarnizioni, O-ring ecc.) - Nota: Q water 5.5 IST deve essere ordinato separatamente
  • Kit di collegamento sostitutivo - dotazione di fornitura: pezzo centrale, alloggiamento di collegamento cromato e accessori (guarnizioni, O-ring ecc.) - Nota: Q water 5.5 IST deve essere ordinato separatamente
  • Gli immobili con ripartitori dei costi dell'acqua calda convertiti TZ90 possono ora essere dotati anche del kit di collegamento BBV 5523 e Q water 5.5 IST può essere letto via radio.
  • Compatibile con tutte le soluzioni di sistema QUNDIS
Kit di sostituzione e collegamento
Raccordo/dispositivo montatoAlternativa QUNDIS
QUNDIS WMx36.DVNQ water 5.5 IST con kit di collegamento BBV 5521
ALLMESS Controller VQ water 5.5 IST con kit di collegamento BBV 5521
Wassergeräte VZQ water 5.5 IST con kit di collegamento BBV 5521
Elster M140 con capsula di misurazione MO-A/MO-FQ water 5.5 MOC*
Techem TZ 90Q water 5.5 IST con kit di collegamento BBV 552


* Il contatore si adatta direttamente all'interfaccia di collegamento esistente (non è richiesto il kit di collegamento BBV 5521)

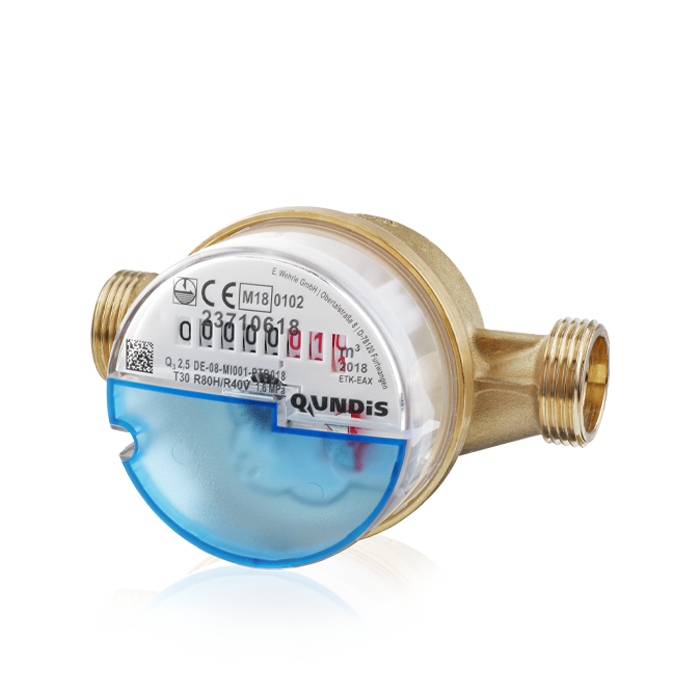

Product picture of QUNDIS Q water 4 - mechanical screw type water meter

Q water 4
Contatore dell’acqua meccanico filettator

Product picture of QUNDIS Q water 4 - mechanical screw type water meter
Scheda tecnica (SJ EVO) (EN) Scheda tecnica (WEH) (EN) Tender text

Q water 4

Contatore dell’acqua meccanico filettato

  • Contatore dell’acqua meccanico a capsula di QUNDIS conforme ai requisiti MID
  • Raccordo a vite da installare direttamente sul sistema di tubazioni
  • La lettura dei contatori si effettua tramite l’indicatore del contatore a rulli a prova di manipolazione
  • Possibilità di aggiornamento attraverso l’installazione di moduli radio aggiuntivi e, in questo modo, utilizzabili all’interno dei sistemi Q walk-by e Q AMR
Modelli di contatori filettati
A parete 80 mmQ3 2,5 m³/h
A parete 110 mmQ3 2,5 m³/h
A parete 130 mmQ3 4 m³/h
Product picture of QUNDIS Q water domestic

Q water domestic
Contatori d'acqua meccanici residenziali

Product picture of QUNDIS Q water domestic
Scheda tecnica (EN)

Q water domestic

Contatori d'acqua meccanici residenziali di QUNDIS

  • Albero modulare per il retrofit dei moduli aggiuntivi radio QUNDIS modularis (Q module 5.5 water Modularis) per l'integrazione nei sistemi Q walk-by e Q AMR
  • Lettura visiva del contatore tramite totalizzatore a 8 cifre girevole a 360°
  • Carico di pressione massimo 1,6 MPa

La gamma attuale comprende contatori con portate permanenti da Q3 2,5 m3/h a 25 m3/h. Altre varianti su richiesta.

PortataLunghezza di installazioneFiloLarghezza nominale
Q3 4,0 m3/h190 mm (orizzontale)G1“20 DN
Q3 4,0 m3/h105 mm (ascendente)G1“20 DN
Q3 10,0 m3/h260 mm (orizzontale)G1¼“25 DN
Q3 10,0 m3/h150 mm (ascendente)G1¼“25 DN
Q3 16,0 m3/h300 mm (orizzontale)G2“40 DN

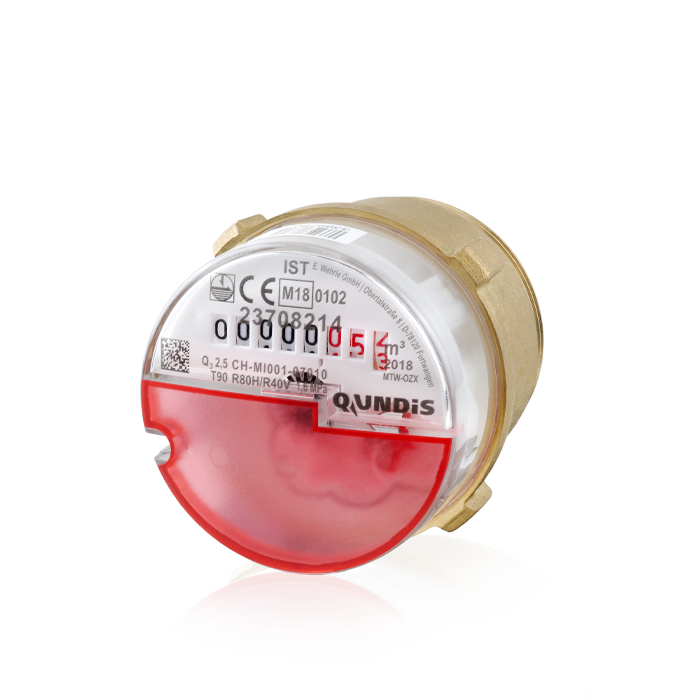

product picture of QUNDIS Q water 4 - mechanical measuring capsule water meter

Q water 4
Contatore dell’acqua meccanico a capsula

product picture of QUNDIS Q water 4 - mechanical measuring capsule water meter
Data Sheet Tender text

Q water 4

Contatore dell'acqua meccanico a capsula con interfaccia Modularis

  • Contatore dell’acqua meccanico a capsula di QUNDIS conforme ai requisiti MID
  • Per le unità di raccordo monotubo preesistenti di diverse marche, sono disponibili i modelli a capsula di seguito indicati.
  • Questi modelli a capsula vengono applicati al sistema di tubazioni mediante un raccordo a vite con un’unità di raccordo monotubo / un pezzo di raccordo monotubo (alloggiamento separato)
  • La lettura dei contatori si effettua tramite l’indicatore del contatore a rulli a prova di manipolazione
  • Possibilità di aggiornamento attraverso l’installazione di appositi moduli radio ausiliari e, in questo modo, utilizzabili all’interno dei sistemi Q walk-by e Q AMR
Misurazioni trasparenti

Le informazioni e la lettura del contatore possono essere consultate dagli inquilini in qualsiasi momento tramite il display, anche in un secondo momento nel caso dei modelli elettronici.

Aggiornabile e flessibile

L'aggiornamento dei contatori meccanici con la tecnologia radio o una modifica completa del sistema (ad esempio dal sistema Q walk-by al sistema Q AMR) è possibile in qualsiasi momento.

Rendiconto annuale semplificato

Automazione della lettura dei contatori grazie all'innovativa tecnologia radio.

Contatori di calore di QUNDIS
Contatori di calore di QUNDIS
Misurazioni precise

Le attrezzature di misurazione e collaudo certificate garantiscono la precisione di misurazione dei nostri contatori d'acqua

Trasferimento automatico dei dati

I valori di consumo annuale vengono salvati automaticamente nella data chiave, le statistiche mensili vengono trasferite automaticamente.

Interfacce standardizzate

... e quindi aperte praticamente a qualsiasi applicazione.

Più trasparenza

per gli inquilini (possono controllare i valori memorizzati tramite display).

Analisi del comportamento di consumo possibile

Sono possibili diverse modalità di visualizzazione.

Facile rilevamento degli errori tramite algoritmi

Le perdite, ad esempio, vengono rilevate rapidamente.

Tutti i vantaggi

in sintesi

Domande frequenti - Contatori d'acqua

Sei un inquilino e hai domande sulla tecnologia di misurazione o sulla fatturazione? Allora contatta la società di gestione immobiliare o il servizio di misurazione responsabile.

In quasi tutti gli stati federali esiste ormai l'obbligo di fatturare l'acqua fredda negli edifici residenziali. Si tratta di un aspetto positivo, poiché l'installazione di contatori dell'acqua fredda comporta un notevole risparmio sul consumo di acqua e una ripartizione dei costi tra gli inquilini in base ai consumi. Per sapere se nel tuo stato federale esiste un obbligo, consulta i regolamenti edilizi statali pertinenti.

QUNDIS fornisce due tipi di contatori dell'acqua per uso domestico: contatori meccanici con contatore mobile e contatori elettronici con display digitale.

Con i contatori d'acqua meccanici il consumo in m³ viene conteggiato costantemente. Pertanto la lettura deve essere effettuata esattamente nel giorno di scadenza (ad esempio il 31 dicembre). Se il contatore è dotato di un modulo aggiuntivo radio, gli impulsi di misurazione vengono trasmessi via radio direttamente al servizio di misurazione alla data di scadenza. Per un controllo successivo, si consiglia di effettuare la lettura del contatore alla data di scadenza tramite il contatore mobile.

I contatori d'acqua elettronici normalmente mostrano sul display, in alternanza regolare, il volume cumulativo, un test del segmento, la data di lettura del contatore e il valore del consumo annuale.

1. volume cumulativo
Il volume cumulativo viene visualizzato in metri cubi con tre cifre decimali. L'esempio mostra 1823 litri.


2. Test del segmento
Questo display è progettato per garantire il corretto funzionamento di tutti i segmenti del display.


3. Visualizzazione del valore del consumo annuo

La legge sulla taratura stabilisce che i contatori dell'acqua calda e fredda debbano essere tarati ogni sei anni. Il proprietario della casa o dell'appartamento è responsabile del rispetto dei requisiti di taratura.

L'anno di taratura è visibile sul contatore dell'acqua tramite l'etichetta adesiva. Per i nuovi strumenti di misura immessi sul mercato in conformità alle disposizioni della Direttiva europea sugli strumenti di misura (MID), il marchio CE M sostituisce il marchio di taratura nazionale. Questo è stampato sull’involucro. La lettera 'M' sta per metrologia, mentre il numero stampato alla sua destra all'interno della casella nera (ad esempio '21') indica l'anno della valutazione di conformità. I periodi di validità della taratura sopra indicati si applicano senza restrizioni anche a questi strumenti di misura.

I contatori d'acqua calda e fredda QUNDIS con una portata di Q3 = 2,5 m³/h (MID) sono ideali per la fatturazione in base al consumo d'acqua di una singola unità abitativa. Se l'immobile da dotare conta fino a 30 unità abitative, con la nostra apparecchiatura è possibile misurare anche il consumo idrico dell'allacciamento domestico, solitamente con il contatore elettronico dell'acqua di superficie Q water 5.5 (Q3 = 4 m³/h, lunghezza di installazione 130 mm).

Nella scelta si dovrebbero sempre tenere in considerazione tutti i fattori importanti dell'approvvigionamento idrico locale, tra cui ad esempio la sua stabilità. I fattori decisivi per la scelta corretta sono quasi sempre la portata massima prevista in m³/h e la perdita di pressione.

Le discrepanze tra la lettura del contatore dell'allacciamento domestico e i valori di consumo cumulativo dei contatori dell'acqua negli appartamenti fanno parte della vita quotidiana. Ciò è dovuto, ad esempio, a perdite in alcune sezioni delle tubazioni, a rubinetti comunali non registrati, a portate molto basse o a classi di precisione o posizioni di installazione variabili dei contatori dell'acqua. I limiti di misura tollerati dalla legge per i contatori dell'acqua corrispondono a ± 5 per cento.

Tuttavia, ciò non comporta alcuno svantaggio per gli inquilini, poiché queste differenze si verificano in tutti gli appartamenti. I contatori dell'acqua degli appartamenti vengono utilizzati solo per la ripartizione dei costi in base al consumo. Per fatturare il consumo effettivo dell'edificio in base alle unità di costo vengono utilizzati i valori di consumo del contatore principale dell'acqua.

Video

di installazione

Video per il montaggio di Q water
