I moduli aggiuntivi e gli adattatori per upgrades successivi.

I Q module sono moduli di comunicazione esterni o adattatori d’impulsi con i quali è possibile allargare la potenza di prestazione dei nostri misuratori. . In questo modo contatori di calore e contatori dell’acqua preesistenti si possono integrare facilmente in un sistema Q AMR, Q walk-by o Q M-Bus.

Poiché l’installazione si effettua a posteriori, la durata utile dei moduli è indipendente dalla durata di esercizio dei misuratori prevista dalla legge. Il modulo per i contatori dell’acqua, ad esempio, può essere utilizzato per 13 anni.

Contatto:

ma_20
Antonello Guzzetti
Country Manager Italia
tel. +39 02 646 72 505
antonello.guzzetti@qundis.com

Modulo radio per contatori di calore

Qmodule_WFZ16_heat_sr_72dpi

Modulo radio WFZ16.O

  • Per il rilevamento dei dettagli sui consumi energetici via radio all’interno del sistema Q AMR tramite nodi di rete
  • Disponibile la variante di modello con antenna a distanza
  • Parametrizzazione tramite un’interfaccia ottica (IrDA)
  • Adatto per l’aggiornamento dei contatori di calore compatti e dei contatori di calore split (vedi scheda tecnica)

Presentazione del sistema
(file PDF, 3,8 MB)

Scheda tecnica
(file PDF, 253 KB)

Qmodule_WFZ166.0_heat_sr_72dpi

Modulo radio WFZ166.O

  • Per il rilevamento dei dettagli sui consumi energetici in loco, via radio, senza la necessità dell’intervento di raccoglitori di dati stazionari all’interno di un sistema Q walk-by
  • Attraverso la riparametrizzazione del modulo radio (possibile una tantum), si può utilizzare quest’ultimo anche all’interno di sistemi Q AMR
  • Disponibile la variante di modello con antenna a distanza
  • Parametrizzazione tramite un’interfaccia ottica (IrDA)
  • Adatto anche per contatori di calore compatti e contatori di calore split
    (vedi scheda tecnica)

Presentazione del sistema
(file PDF, 3,8 MB)

Scheda tecnica
(file PDF, 254 KB)

Modulo M-Bus aggiuntivo per contatori di calore

Qmodule_MHM5_sr_72dpi

Modulo M-Bus aggiuntivo MHM5

  • Per la lettura cablata, in qualunque momento e tanto spesso quanto si vuole
  • Serve alla comunicazione con la centrale M-Bus
  • Una batteria aggiuntiva garantisce l’energia necessaria in assenza di tensione M-Bus
  • La parametrizzazione avviene direttamente attraverso la rete M-Bus
  • Adatto a contatori di calore compatti Q heat 5 (modelli G2x e G5x con organo di calcolo R2x)

Presentazione del sistema
(file PDF, 3,8 MB)

Scheda tecnica
(file PDF, 277 KB)

Modulo radio per contatori dell’acqua

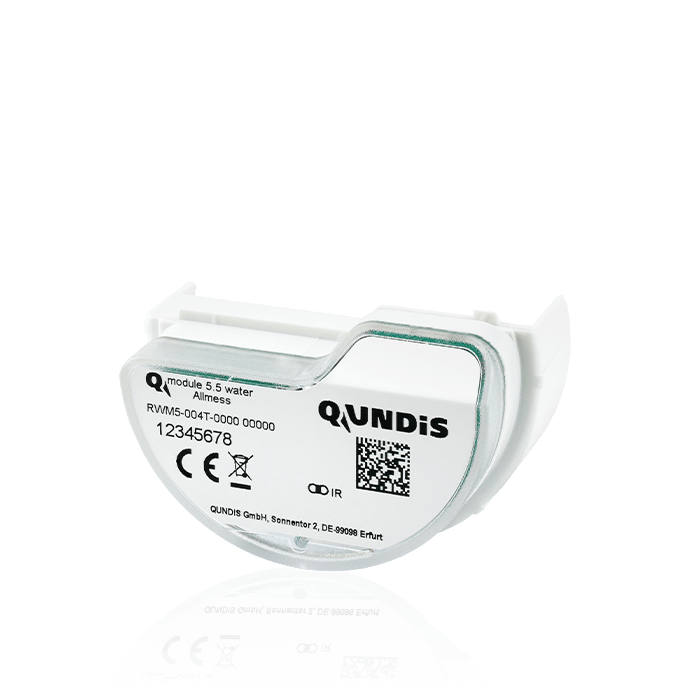

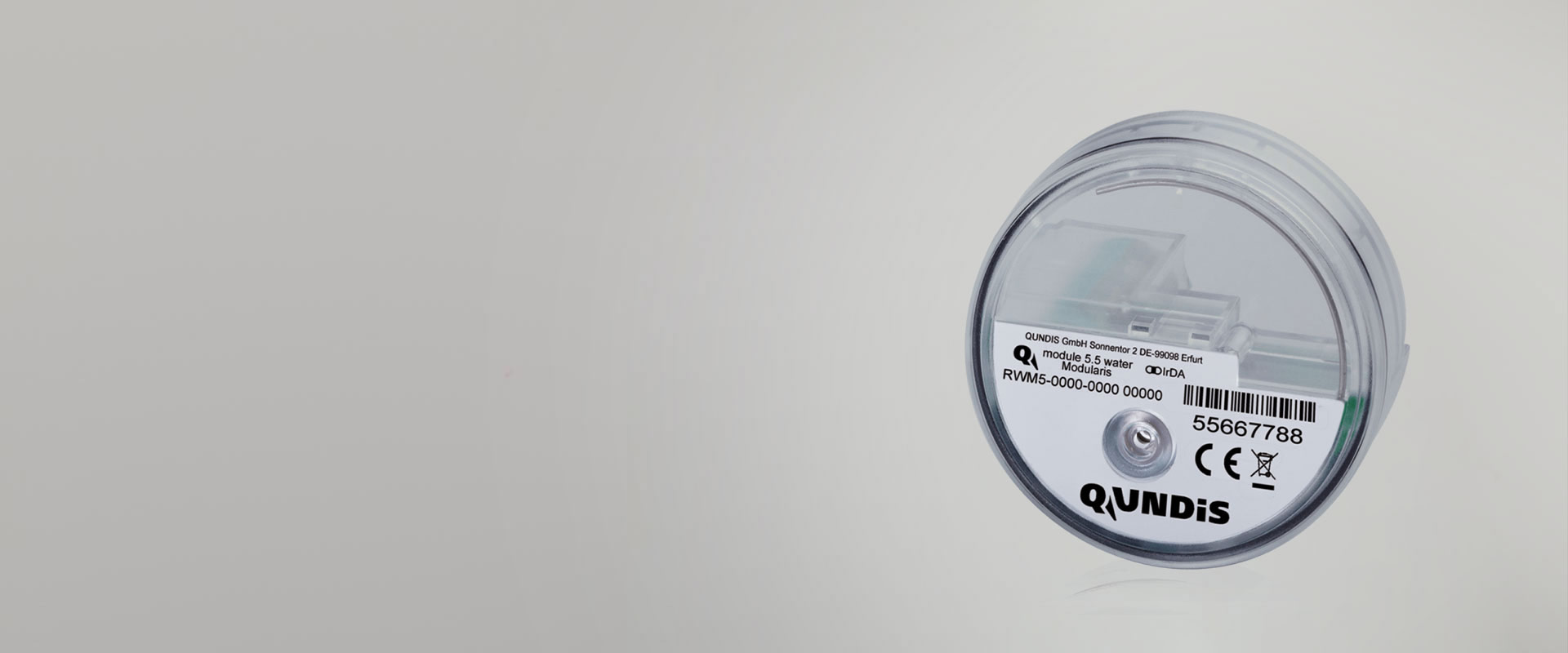

Q module 5.5 water

Modulo radio Q module 5.5 water

Il nuovo modulo radio Q module 5.5 water permette un confortevole aggiornamento dei contatori dell’acqua Modularis esistenti integrandoli in questo modo in un sistema Q walk-by o Q AMR. Questo accorgimento fissa nuovi parametri per quanto riguarda le capacità delle onde radio. Con l’introduzione del C-Mode è stato possibile pressoché raddoppiare la portata delle onde radio all’interno di edifici tipici.



  • Per il rilevamento dei dati sui consumi energetici via radio dei contatori dell’acqua calda o fredda dotati di un modulo radio
  • Sfruttabile sia nel primo montaggio che come aggiornamento successivo
  • Parametrizzazione tramite un’interfaccia ottica (IrDA)
  • I numeri visualizzati dal totalizzatore a rulli del contatore e quelli dei valori rilevati elettronicamente sono sempre identici
  • Possibilità di upgrade da S-Mode a C-Mode in campo
  • Adatto per contatori dell’acqua Modularis meccanici di QUNDIS e di altri produttori (vedi scheda tecnica)

Presentazione del sistema
(file PDF, 3,8 MB)

Flyer prodotto
(file PDF, 99 KB)

Scheda tecnica
(file PDF, 206 KB)

Qmodule_WFZ16_MO_xxx

Modulo radio WFZ16

  • Per il rilevamento dei dettagli sui consumi energetici via radio del contatore dell’acqua calda o fredda all’interno del sistema Q AMR
  • Sfruttabile sia nel primo montaggio che come aggiornamento successivo
  • Parametrizzazione tramite un’interfaccia ottica (IrDA)
  • Adatto per contatori dell’acqua di QUNDIS predisposti alla tecnologia radio e per dispositivi di altri produttori di contatori con sistema modularis (vedi scheda tecnica)
  • Il prodotto verrà sostituito con il modello successivo Q module 5.5 water a partire dalla fine di agosto 2016.

Presentazione del sistema
(file PDF, 3,8 MB)

Scheda tecnica
(file PDF, 400 KB)

Qmodule_WFZ16_sr_72dpi

Modulo radio WFZ166

  • Per il rilevamento dei dettagli sui consumi energetici dei contatori dell’acqua calda o fredda in loco, via radio, senza la necessità di nodi di rete all’interno di un sistema Q walk-by
  • Sfruttabile sia nel primo montaggio che come aggiornamento successivo
  • Parametrizzazione tramite un’interfaccia ottica (IrDA)
  • Attraverso la riparametrizzazione del modulo radio (possibile una tantum), si può utilizzare quest’ultimo anche all’interno di sistemi Q AMR
  • Adatto per contatori dell’acqua di QUNDIS predisposti alla tecnologia radio e per dispositivi di altri produttori di contatori con sistema modularis (vedi scheda tecnica)
  • Il prodotto verrà sostituito con il modello successivo Q module 5.5 water a partire dalla fine di agosto 2016.

Presentazione del sistema
(file PDF, 3,8 MB)

Scheda tecnica
(file PDF, 400 KB)

Adattatori d’impulsi

Qmodule_Impulsadapter_AEW310_sr_72dpi

Q M-Bus adattatori d’impulsi AEW310.2

Adatto a una moltitudine di contatori: : l’adattatore d’impulsi Q M-Bus AEW310.2 permette l’integrazione postuma di contatori nel sistema Q M-Bus. Ne fanno parte contatori dell’acqua calda o fredda, di calore, del gas o dell’elettricità. Il dispositivo è in grado di rilavare ed elaborare gli impulsi di uno o due contatori con uscita impulsi. I dettagli sui consumi energetici possono essere poi consultati dalla centrale M-Bus attraverso l’M-Bus.

Presentazione del sistema
(file PDF, 3,8 MB)

Scheda tecnica
(file PDF, 101 KB)

Qmodule_Impulsadapter_AEW36_sr_72dpi

Q AMR adattatori d’impulsi AEW36.2

I contatori diventano radio: l’adattatore d’impulsi Q AMR AEW36.2 permette l’integrazione postuma di contatori nel sistema di rilevamento dei dettagli sui consumi energetici via radio. L’adattatore è in grado di rilavare ed elaborare gli impulsi di uno o due contatori con uscita impulsi. Con esso i dati possono essere trasmessi correttamente a un nodo di rete all’interno dell’edificio.

L’adattatore d’impulsi AEW36.2 è un metodo semplice per integrare contatori con uscita impulsi nel sistema Q AMR. Questo vale per contatori dell’acqua calda o fredda, del gas, dell’elettricità e di altri media.

In questo caso non ci sarà più bisogno né di accedere agli appartamenti né di rilevare a mano i valori di lettura. La lettura dei dettagli sui consumi energetici avviene tramite nodi di rete oppure tramite il Smart Meter Gateway.

Presentazione del sistema
(file PDF, 3,8 MB)

Scheda tecnica
(file PDF, 318 KB)

Qmodule_Impulsadapter_AEW36_sr_72dpi

Adattatore d’impulsi Q walk-by AEW366.2

Il contatore intelligente: l’adattatore d’impulsi AEW366.2 è in grado di rilavare ed elaborare gli impulsi di uno o due contatori con uscita impulsi e memorizzare i dati nel sistema Q walk-by. In questo modo è possibile integrare contatori con uscita impulsi dell’acqua calda o fredda, del gas, dell’elettricità e di altri media.

La lettura può essere eseguita in loco, via radio, senza la necessità di nodi di rete. In questo caso non ci sarà più bisogno né di accedere agli appartamenti né di rilevare a mano i valori di lettura.
